科興液壓—液壓的變換操縱及自重補油增速回路
液壓速度的變換操縱
所謂的速度的變換是指改變執行元件的速度(從一種速度變換到另一種速度)
自重補油增速回路
當手動換向閥5右位介入回路時,由于運動部件的自重作用,使活塞迅速下降,其下降速度由單向節流閥4操縱。這時因液壓泵供油不足
,液壓缸上腔將會出現負壓,這時
,安置在機器設備頂部的充液油箱2在油液自重和大氣壓力的作用下
,通過液控單向閥3向液壓缸上腔補油;當運動部件接觸到了工件造成負載增加時
,液壓缸上腔壓力升高
,充液閥3關閉,這時只靠液壓泵供油
,使活塞運動速度減少
。回程時
,換向閥5左位接入回路
,壓力油進入液壓缸下腔,同時打開充液閥1
,液壓缸上腔抵押回油進入充液油箱2
。為防止活塞迅速下降時液壓缸上腔吸油不充分,充液油箱常被壓油箱代替
,實現強制充液
。
這種回路用于垂直運動部件品質較大的液壓機系統中。對于臥式液壓缸
這種回路用于垂直運動部件品質較大的液壓機系統中。對于臥式液壓缸
,就不能用運動部件重量作快速運動
。

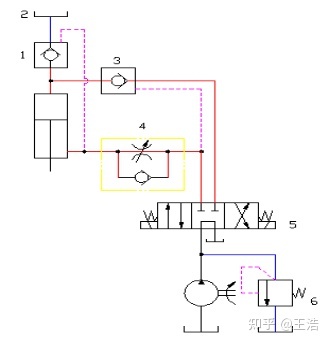

1
、充液閥;2
、充液油箱
;3、液控單向閥;
4、單向節流閥;5、M型電磁換向閥;6、溢流閥
4、單向節流閥;5、M型電磁換向閥;6、溢流閥
