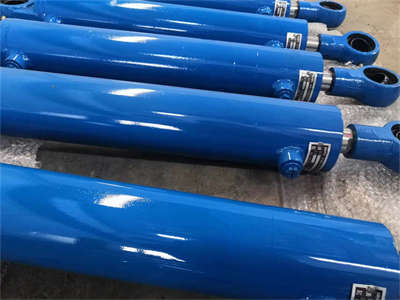

液壓油缸的設計理念與選型參數
液壓缸的設計目的是為了分析整個液壓系統的工作條件
,編制負荷圖,選擇工作壓力:首先根據使用要求選取構造類型
,之后確定主要工作尺寸
、計算強度、穩定性和緩沖
,最后根據負荷
、運動要求和最大行程進行結構設計。
一
一
、液壓缸設計中應注意的問題
①在受壓狀態下
①在受壓狀態下
,盡量使活塞桿承受最大載荷或具有良好的縱向穩定性能。
②考慮液壓缸行程末端的制動問題和液壓缸的排氣問題
②考慮液壓缸行程末端的制動問題和液壓缸的排氣問題
。如果缸內沒有緩沖裝置和排氣裝置
,則需要在液壓系統中采取相應措施。但不是所有液壓缸都要考慮這些問題
。
③正確確定液壓缸的安裝和固定方法
③正確確定液壓缸的安裝和固定方法
。一般液壓缸只能定位在一端
。
④液壓缸各部分的結構應當按照推薦的結構形式和設計標準來設計
④液壓缸各部分的結構應當按照推薦的結構形式和設計標準來設計
,盡量簡單緊湊,便于加工
、裝配和維修
。
二、液壓缸選取要點
①操作參數:操作壓力
、環境溫度和運行速度
。
②裝置方法:油缸固定法和活塞桿連接法。
③油口方式:M
②裝置方法:油缸固定法和活塞桿連接法。
③油口方式:M
,BSPP
,法蘭,NPT
④基本參數:缸徑
④基本參數:缸徑
、桿徑
、行程、速度
。
⑤形狀:圓柱形或拉桿式
⑤形狀:圓柱形或拉桿式
。
⑥介質:石油基、水-乙二醇、磷酸鹽
三
⑥介質:石油基、水-乙二醇、磷酸鹽
三
、液壓缸主要尺寸的確定
①根據負荷和所選的工作壓力
①根據負荷和所選的工作壓力
,或運動速度和輸入流量,缸徑D液壓缸的缸徑D
